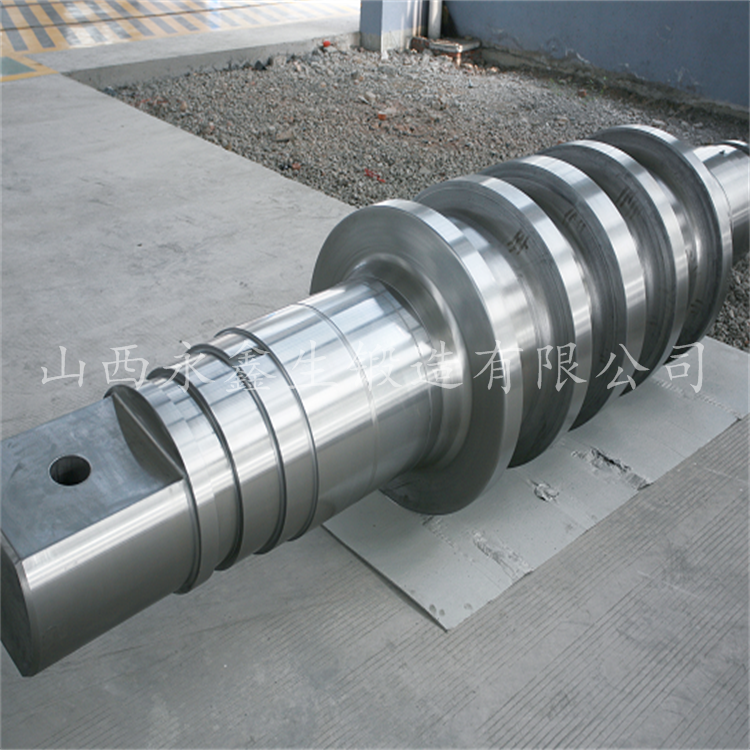

風機軸冷卻過程中的常見缺陷
2019-11-04 15:40:42
admin
風機軸鍛件的使用壽命對用戶來說至關重要,而風機軸鍛造過程的各個環節直接影響著鍛件的質量。 風機軸鍛件的加熱溫度，始鍛溫度、終鍛溫度、以及降溫速度等對風機軸鍛件的質量有著很大的關系。 風機軸鍛件在鍛造之后尤其是終端溫度超過 850ºC，要求必須快速冷卻，在冷卻過程中，如果冷卻速度不當會產生鍛件開裂、網狀碳化物等缺陷，嚴重降低鍛件的機械性能，影響風機軸的使用壽命，輕則返工處理，重則整批報廢并且有可能產生人身安全，造成重大的經濟損失。基于此目的，開展此方面研究，意義重大。
風機軸鍛件在冷卻過程中由于冷卻不當會產生開裂、網狀碳化物等缺陷。
開裂:鋼在冷卻時總是外表先冷，依靠熱傳導把熱量從內部傳到外表，再散發到周圍環境去。外表面的溫度總是低于內部,形成熱應力，熱應力過大這是造成開裂的主要原因。因此防止開裂的方法應根據鋼材的材質不同選擇適當的冷卻溫度。對于碳鋼和低合金鋼，由于它們的導熱性好，當界面不太大時不會形成很大的熱應力，可以較快的冷卻。
網狀碳化物:在冷卻時滲碳體會沿著奧氏體的晶粒邊界析出，形成網狀碳化物。停鍛溫度越高，冷卻速度越慢則形成的碳化物網狀越大。網狀碳化物大降低了鋼的沖擊韌性，使車工加工困難，淬火時容易開裂。對于細網狀的鍛件必須在進行一次球化退火,對于粗網狀碳化物則必須在退火前加一道正火處理來糾正。
傳統的降溫方式，雖然滿足工藝要求，但是由于有些鍛件終鍛溫度在900ºC左右，風機軸鍛件經過傳送帶后堆積在料筐中，再加上噴嘴的方向是固定不變，造成風機軸鍛件不能全方位的進行降溫并且降溫速度慢，整個鍛件上下部位的溫度有溫差,后加工的風機軸鍛件由于溫度較高，會把熱量傳給之前已經降溫的鍛件，這樣重復的升溫降溫對風機軸鍛件的質量極其不利，沒有有效的控制手段，容易形成大的網狀碳化物，因此需要進行改造。
我們只做好鍛件 不銹鋼鍛件www.unite-ex.cn
文章原創如需轉載請注明永鑫生鍛造廠提供！
